1.HDPE土工膜是以(中)高密度聚乙烯樹脂為原料生產的一種防水阻隔型材料。（密度為0.94g/cm3或以上的土工膜）。

HDPE土工膜全稱“高密度聚乙烯膜”，具有優良的耐環境應力開裂性能，抗低溫、抗老化、耐腐蝕性能，以及較大的使用溫度范圍(-60--+60)和較長的使用壽命 (50年)。HDPE土工膜全稱“高密度聚乙烯土工膜”，具有優良的耐環境應力開裂性能，抗低溫、抗老化、耐腐蝕性能，以及較大的使用溫度范圍(-60--+60)和較長的使用壽命50年，廣泛使用在生活垃圾填埋場防滲，固廢填埋防滲，污水處理廠防滲，人工湖防滲，尾礦處理等防滲工程。產品介紹

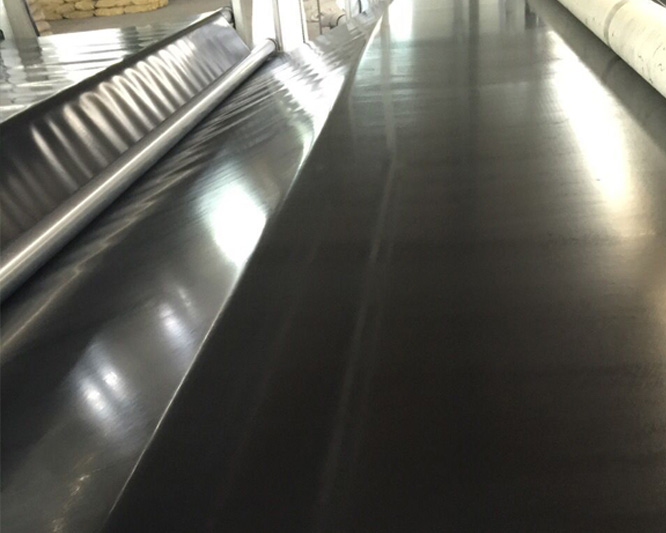

HDPE復合HDPE膜也被稱為高密度聚乙烯膜、HDPE土工膜、HDPE防滲膜，HDPE膜是由HDPE構成的塑料卷材，其HDPE是一種結晶度高、非極性的熱塑性樹脂。原態HDPE的外表呈乳白色，在微薄截面呈一定程度的半透明狀。PE具有優良的耐大多數生活和工業用化學品的特性。某些種類的化學品會產生化學腐蝕，例如腐蝕性氧化劑（濃硝酸），芳香烴（二甲苯）和鹵化烴 （四氯化碳）。
2.應用：1 范圍　本標準規定了聚乙烯土工膜的分類和命名，技術要求，實驗方法，檢驗規范，標志、包裝、運輸和儲存
本標準適用于以聚乙烯樹脂，乙烯共聚物為原料添加各類添加劑所生產的聚乙烯土工膜

2 引用標準
下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文，本標準出版時，所示版本均為有效。所以標準都會被修訂，適用本標準的各方應探討適用下列標準量新版本的可能性。
GB-T1037---1988 塑料薄膜和片材透水蒸汽性試驗方法杯式法
GB-T1040---1992 塑料拉伸性能試驗方法，東方工程 一五、一五三四七七、九七八 任總 然提供
GB-T1842---1980 聚乙烯環境應力開裂試驗方法
GB-T2918---1998 塑料試樣狀態調節和試驗的標準環境
GB/T5470---1985 塑料沖擊脆化溫度試驗方法
GB-T6672---1986 塑料薄膜和薄片厚度的確定機械測量法
GB-T6673---1986 塑料薄膜與片材長度和寬度的規定
GB-T9352---1988 熱塑性塑料壓塑試樣的制備
GB/T17643-2011 土工合成材料 聚乙烯土工3.物理性能：
    1.極好的抗化學性能（耐腐蝕）；
    2.突出的耐應力開裂能力（耐環境應力開裂）；
    3.最低的滲透性；
    4.極好的抗紫外線性能；
    5.穩定的耐低溫脆化性能；
4.性能特點：
1、HDPE土工膜是一種柔性防水材料，具有很高的防滲系數（1×10-17 cm/s）；
2、HDPE土工膜具有良好的耐熱性和耐寒性，其使用環境溫度為高溫110℃、低溫-70℃；
3、HDPE土工膜具有很好的化學穩定性能，能抗強酸、堿、油的腐蝕是好的防腐材料；
4、HDPE土工膜具有很高的抗張力強度，使它具有很高的抗拉強度能滿足高標準工程項目需要；
5、HDPE土工膜具有很強的耐候性，有很強的抗老化性能，能長時間裸露使用而保持原來的性能；
6、HDPE土工膜的整體性能，HDPE土工膜有很強的抗拉強度與斷裂伸長率，使HDPE土工膜能夠在各種不同的惡劣地質與氣候條件下使用。適應地質不均勻沉降應變力強 ！
7、HDPE土工膜采用優質原生塑料與碳黑粒子不含任何防腐劑，HDPE已被我國用來取代PVC作為食品包裝袋和保鮮膜原料。
1、復合土工膜性能
復合土工膜（復合防滲膜）分為一布一膜和兩布一膜，寬幅4-6m，重量為200—1500g/平方米，抗拉、抗撕裂、頂破等物理力學性能指標高，產品具有強度高，延伸性能較好，變形模量大，耐酸堿、抗腐蝕，耐老化，防滲性能好等特點。能滿足水利、市政、建筑、交通，地鐵、隧道、工程建設中的防滲，隔離，補強，防裂加固等土木工程需要。由于其選用高分子材料且生產工藝中添加了防老化劑，故可在非常規溫度環境中使用。常用于堤壩、排水溝渠的防滲處理，以及廢料場的防污處理。
2.復合土工膜施工    復合土工膜是在薄膜的一側或兩側貼上土工布，形成復合土工膜。其形式有一布一膜、二布一膜、兩膜一布等。    土工布施工中，首先要用料徑較小的砂土或粘土找平基面，然后再鋪設土工膜。土工膜不要繃得太緊，兩端埋入土體部分呈波紋狀，最后在所鋪的土工膜上用細砂或粘土鋪一層10cm左右過度層。砌上20-30cm塊石（或砼預制塊）作防沖保護層。施工時，應盡力避免石塊直接砸在土工膜上，最好是邊鋪膜邊進行保護層的施工。復合土工膜與周邊結構物連接應采用膨脹螺栓和鋼板壓條錨固，連接部位要涂刷乳化瀝青（厚2mm）粘接，以防該處發生滲漏。作為土工膜的保護層，使保護防滲層不受損壞。為減少紫外線照射，增加抗老化性能，最好采用埋入法鋪設。復合土工膜的接縫處理是一個關鍵工序，直接影響防滲效果。一般接縫方式有：①搭接：搭接寬度宜大于15cm；②熱焊：宜于稍厚的土工膜基材，焊縫搭接寬度不小于5CM.(不推薦膠接,長時間水浸泡易開膠,防滲效果差.)
根據多年實踐證明，土工膜厚度不小于0.25mm，太薄可能產生氣孔，且易在施工中受損而降低防滲效果。土工膜施工中，特別要注意做到鋪設不宜過緊，不得打皺，拼接要牢固。要嚴格按技術規范施工，把好準備、鋪設、拼接、檢驗和回填等五道質量關。

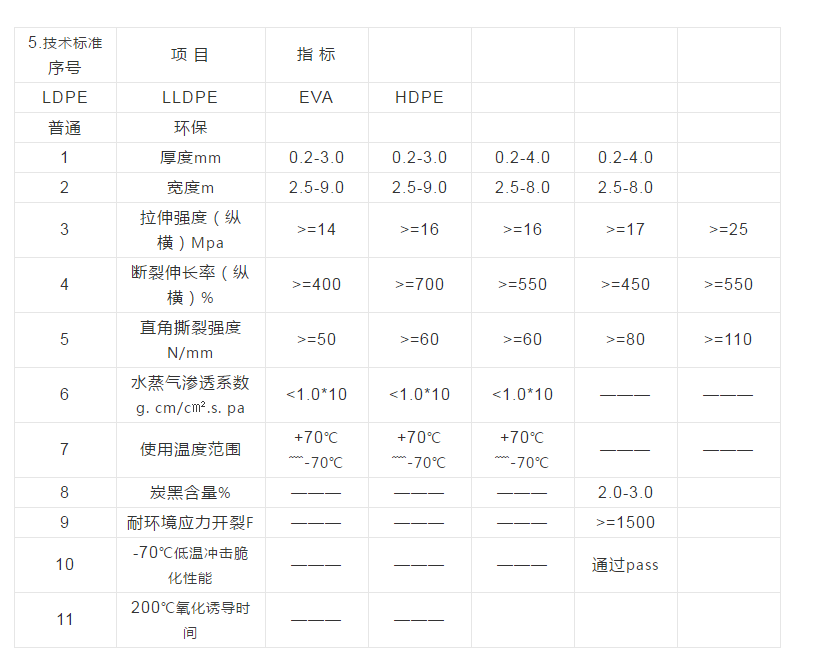

HDPE土工膜國家技術標準

6.施工方法：土工膜在運輸過程中不要拖拉、硬拽，避免尖銳物刺傷。
1、 應從底部向高位延伸，不要拉得太緊，應留有1.50%的余幅，以備局部下沉拉伸。考慮到本工程的實際情況，邊坡采取從上到下的鋪設順序；

2、 相鄰兩幅的縱向接頭不應在一條水平線上，應相互錯開1m以上；
3、縱向接頭應距離壩腳、彎腳處1.50m以上，應設在平面上；
4、先邊坡后場底；
5、邊坡鋪設時，展膜方向應基本平行于最大坡度線。
7氣候要求
1. 氣溫一般應在五攝氏度以上，低溫時土工膜應緊張些，高溫時土工膜應放松些。
2. 風力在四級以下。
3. 氣溫過低時，4級以上大風及雨雪天氣一般不應施工。
4. 大風天氣，風力影響土工膜施工時，待焊的HDPE土工膜應用砂袋壓牢。
8特性功能
1、不含化學添加劑，也不經熱處理，是環保型的建筑材料。
         2.具有良好的力學性能，透水性好，并能抗腐蝕，抗老化。
         3.具有很強的抗埋、耐腐性能結構蓬松，具有很好的排水性能。
         4.有很好的摩擦系數與抗拉強度，具有土工加筋性能。
         5.具有隔離、反濾、排水、保護、穩固、加強等功能。
         6.能適應凹凸不平的基層，能抵抗施工外力破壞，蠕變小。
         7.整體連續性好、重量輕、施工方便。
         8.為透水材料，所以具有很好的反濾隔離功能， 抗穿刺能力強，所以具有很好的保護性能。
     9.優質特性：1、施工簡便：只要將池子挖好并做相應整平處理，不需要打混凝土墊層；
2、施工快速：不存在結構性混凝土需的凝固期；
3、耐基礎變形：由于HDPE土工膜具有良好的斷裂延伸率，能抵抗基礎沉降或基礎變形；
4、效果好：這是HDPE土工膜的最大特點；
5、使后恢復：這是HDPE土工膜最大的特點，在使用后，只要將其收起，對池體進行回填，就可恢復原狀。
10.HDPE施工流程：
一、工序流程
●基礎開挖
●做湖底砂漿保護層（H20-30mm）
●削坡、密實與平整
●復合土工膜與垂直擋水墻粘貼
●基面平整、清除、工序交接
●水下水管口的密封止水
●復合土工膜鋪設與焊接
●工序交接
●焊接與修補質量驗收
●竣工驗收
二、工程概況
1、最高設計水位：0.6m左右。
2、防水施工總面積約800㎡。
3、陶粒磚砌筑擋水墻。
4、水下設有崩坑。
三、主要防水材料
1、復合土工膜卷材，規格為：50*4m；150g/㎡/0.5mm/150g/㎡。
2、GB橡膠止水條。
四、基礎條件
1、基礎造形和開挖后，須進行削坡，平整碾壓或夯實處理。擾動土質的置換與回填，應分層灑水碾壓或夯實，每層厚度≯400mm。壹吧柒，陸五、五七，三六東方八六。
2、清除基礎表面裸露的具有刺破隱患的物質，如磚、石、瓦塊；玻璃和金屬碎屑；樹枝、植物根莖等。 清理場內有障礙物，提供必須的鋪設施工條件。
3、周邊擋水墻、泵坑、橋梁基礎，以及水下管口的安裝和預留等工作，必須在復合土工膜施工前結束。
五、焊接與鋪設技術
1、焊接技術
①焊道搭接寬度：80~100mm；平面和垂直面的自然褶皺分別為：5%~8%；預留伸縮量：3%~5%；邊角料剩余量：2%~5%。
②熱熔焊接工作溫度280~300℃；行進速度2~3m/min；焊接形式為雙焊道。
③破損部位修復方法，裁剪規格相同的材料，熱熔粘補，聚乙烯膠密封。
④焊道處無仿布的連接，采用機械縫合。
⑤水下管口的密封止水，采用GB橡膠止水條密封，金屬包扎并防腐處理。
2、鋪設技術
①復合土工膜鋪設和展開方向，由E向W或由W向E進行，每幅鋪設長度中，包括兩側擋水墻高度一次完成。
②鋪設順序，自渠道軸線向S、N兩側推進。
③施工工序，先做湖底復合土工膜的砂漿保護層（20-30mm），再做與垂直擋水墻的粘貼。
④復合土工膜與擋水墻的粘貼工藝。將粘接劑涂刷在復合土工膜與擋墻的粘貼面上，干燥靜置時間約5分鐘，然后進行粘貼、擠壓、佛平。粘接劑由瀝青乳膠涂料、水泥、水拌合而成。粘貼完畢，在水位線以上釬釘錨固，并做防水、防腐處理。
六、質量驗收
1、復合土工膜的材質與施工執行國家質量技術監督局發布的聚乙烯土工膜，復合土工膜國家標準。
2、施工質量驗收，分為施工單位自檢，承包單位抽檢等內容。
3、焊接質量檢驗，采用“充氣壓力法”，破損修復用“目測法”，充氣壓力檢測指標為0.06Mpa。
4、質量驗收過程包括，工序交接程序，竣工驗收等內容。
5、人工湖正常滲漏量：≤15mm/24h（含季節蒸發損失量）。
七、施工進度
1、日功效，一臺機組每日按施工面積為2000~2500㎡。
2、計劃工期為3日。
八、建議
1、加強復合土工膜成品的防護和管理，提高相關施工人員的防水意識，對于保證工程質量，按期投入正常運行。具有十分重要的意義。
2、建議由承包方通知并派專人監管，與防水材料相關的施工人員，發現復合土工膜破損，要及時通報防水施工人員修補。
3、復合土工膜須防止粘上油污，否則會降低粘接強度。貯存和保護《見土工膜施工方法簡介》。
4、建議本工程注意如下環節：
①復合土工膜焊接為成品后，必須先做湖底砂漿保護層。
②橋梁基礎防水，采用鋼筋穿膜焊接法，用砂漿保護層防止電焊時所造成的質量隱患。
③復合土工膜與墻面的粘貼，須防止大面積空鼓的出現
鋪設
1. 鋪設HDPE土工膜前應由土建工程相應的合格驗收證明文件。
         2. HDPE土工膜裁切之前，應該準確丈量其準確尺寸，然后按實際裁切，一般不宜按圖示尺寸裁切，應逐片編號，詳細記錄在專用表格上。
         3. 鋪設HDPE土工膜時應力求焊縫最少，在保證質量的前提下，盡量節約原材料。同時也容易保證質量。
         4.膜與膜之間接縫的搭接寬度一般不小于10cm，通常就使焊縫排列方向平行于最大坡度，即沿坡度方向排列。
         5. 通常在拐角及畸形地段，應是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應力集中區域1.5米范圍內，盡量不設焊縫。
6. HDPE土工膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊，鋪平。
         7. HDPE土工膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對防滲膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。
焊接
1.熱鍥焊機焊接工序分為：調節壓力 設定溫度 設定速度 焊縫搭接檢查 裝膜入機 啟動馬達 加壓焊接。
2.接縫處不得有油污、灰塵，HDPE土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。
3.每天焊接開始時，必須在現場先試焊一條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現場進行剝離和剪切試驗,試樣合格后,便可用當時調整好的速度、壓力、溫度進行正是焊接。試樣上需標明日期、時刻、環境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據現場的實際情況對速度和溫度進行微調。
4.焊縫要求整齊、美觀、不得有滑焊、跳走現象。
5.在遇上土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字交叉。
6.相鄰土工膜焊縫應盡量錯縫搭接，膜塊間形成的結點，應為T字型，盡量減少十字型，縱模向焊縫交點處應用擠壓焊機加強。
7.焊膜時不許壓出死折，鋪設HDPE土工膜時，根據當地氣溫變化幅度和HDPE土工膜性能要求，預留出溫度變化引起的伸縮變形量。
8.當手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應重新打磨，切忌用手擦試。
9.當接縫處有結露、潮濕、泥沙等影響時，處理后再進行焊接。
10.在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防護措施是除外。
11.溫度低于5℃時，按照規范要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理。
12.擠壓焊接機在焊接過程中，應該經常檢查槍頭的滑塊，磨損較嚴重時應及時更換滑塊，以免損傷膜面。
13.土工膜在焊接時應該采用穩壓性能好的發電機供電，在特殊情況下采用當地用電時，必須使用穩壓器。
特殊處理
1、邊坡交匯處即壩坡拐彎處：鋪設和焊接均屬特殊情況，要根據實際狀況特殊裁剪，方能使土工膜緊貼壩坡基地，否則，會造成“懸空”或“起鼓”現象。
施工要點：在此區域內，操作人員要精心測量，把土工膜裁剪成上寬下窄的倒梯形。
2、庫區的邊坡與庫底的交匯處，此處在設計上多有盲溝。
施工要點：先把土工膜順著壩面鋪設在距盲溝1.5米遠以外處
再與庫底膜相連；相鄰兩幅的焊接是：先焊接好后，再壓往盲溝內。
3、壩管與土工膜的連接（見示意圖）：先把HDPE土工膜根據滲瀝液穿壩管的直徑大小裁剪成喇叭狀的管套，分成6-8小片，然后把管套由大到小的先后順序套進穿壩管，再適宜地調整好管套的位置并用熱風焊槍臨時固定，管套不能有懸空的部位。最后把管套的大小套口焊接在HDPE土工膜和滲瀝液穿壩管上，并用不銹鋼箍加固。
11應用領域
1、 HDPE 土工膜適用環保、環衛：如垃圾填埋場、污水處理廠、電廠調節池、工業、醫院固體廢棄物等；
2、HDPE土工膜適用水利工程：如江河湖泊水庫堤壩的防滲、堵漏,加固、水渠的防滲、垂直心墻、護坡等；
3、 HDPE土工膜在市政工程：地鐵、建筑物地下工程、種植屋面、屋頂花園、污水管防滲；
4、 聚乙烯防滲膜適用園林：人工湖、河道、蓄水池、高爾夫球場的水塘底、護坡、綠化草坪防水防潮等；
5、 高密度聚乙烯土工膜適用石化：化工廠、煉油廠、儲油罐防滲、化學反應池、沉淀池的內襯、二次襯層等；
6、 聚乙烯土工膜適用礦業：洗選池、堆浸池、堆灰場、溶解池、沉淀池、堆場、尾礦的底襯防滲等；
7、 低密度聚乙烯膜適用交通設施：公路的基礎加固、涵洞的防滲；
8、 HDPE土工膜適用農業：水庫、飲用水池、蓄水塘、廢渣處理場，灌溉系統的防滲；
9、 HDPE土工膜適用水產養殖業：集約化,工廠化養殖池、魚塘,蝦池的內襯、海參圈護坡等；
10、HDPE土工膜適用鹽業：鹽場結晶池、鹵池苫蓋、鹽膜、鹽池塑苫膜。
12應用范圍
垃圾填埋場、污水處理廠、電廠尾渣處理、化工廠、肥料廠、糖廠污水尾渣處理、有色冶金、硫酸池、尾礦處理、地鐵、地下室、隧道、屋面襯砌等特殊環境防滲（專用）；水庫、水渠、堤壩水平防滲鋪設、垂直防滲鋪設；海水、淡水、養殖場防滲。
